鉄道関連製品
[I-01-10] プラットホーム歩道版Ⅱ型 (ホーム縁端警告ブロック付)
ライン名/アイテム名画像説明ダウンロード
鉄道関連製品
プラットホーム歩道版
プラットホーム歩道版Ⅱ型 (ホーム縁端警告ブロック付)

**************** 製品の特長・仕様 ****************

プラットホーム歩道版は当社工場においてホーム縁端
警告ブロックを貼り付けて完成品としていますので、
現場作業が短縮でき、管理も容易です。
特に既存のホームの嵩上げ工事には独自の高さ調整工
法とグラウト注入工法で夜間工事にも計画どおりのス
ムーズな作業が可能です。

・Ⅱ型 900×2000×120 (ホーム縁端警告ブロック付)
・Ⅱ型 900×1500×120 (ホーム縁端警告ブロック付)
・Ⅱ型 900×1900×120 (ホーム縁端警告ブロック付)
・Ⅱ型フラット 900×2000×120
・Ⅱ型フラット 900×1900×120
・Ⅱ型フラット 900×1500×120
・Ⅱ型フラット 900×1900×120

注(1)グラウト注入後は、グラウト孔栓をしてください。
カタログPDF
図面データ
図面データ2
[I-02-10] U形側溝 [片面有孔・両面有孔]
ライン名/アイテム名画像説明ダウンロード
鉄道関連製品
U形側溝(片面有孔・両面有孔)
U形側溝 [片面有孔・両面有孔]

**************** 製品の特長・仕様 ****************

側溝側壁のφ30mmの排水孔により効率的に法面土または
坑道の排水ができます。
片面有孔と両面有孔の2タイプがあります。
形状及び寸法は「JIS A 5372推奨仕様E-1」のU形側溝
と同じです。

・300B(片面有孔・両面有孔)
・360B(片面有孔・両面有孔)
・450 (片面有孔・両面有孔)
・600 (片面有孔・両面有孔)
カタログPDF
図面データ
図面データ2
[I-03-10] 片土留めU形側溝 [片面有孔・両面有孔]・蓋450
ライン名/アイテム名画像説明ダウンロード
鉄道関連製品
片土留めU形側溝・蓋(片面有孔・両面)
片土留めU形側溝[片面有孔・両面有孔]・蓋450

**************** 製品の特長・仕様 ****************

側溝の片側の側壁が高くなっており土留め機能を備え、
かつ排水のため側壁にφ30mmの排水孔を設けたU形側
溝です。
片面有孔及び両面有孔の2タイプがあります。
また、排水孔は低穴タイプと高穴タイプがあります。

・360B(片面有孔・両面有孔)
・450 (片面有孔・両面有孔)
カタログPDF
図面データ
図面データ2
[I-04-10] 側 溝 蓋
ライン名/アイテム名画像説明ダウンロード
鉄道関連製品
側溝蓋・鉄筋コンクリート板
側 溝 蓋

**************** 製品の特長・仕様 ****************

主に鉄道の軌道以外の既設側溝用の鉄筋コンクリート
側溝蓋です。

 幅400×長400~2100×厚80mm
 幅400×長800×厚50mm
カタログPDF
図面データ
図面データ2
[I-04-20] 鉄筋コンクリート板
ライン名/アイテム名画像説明ダウンロード
鉄道関連製品
側溝蓋・鉄筋コンクリート板
鉄筋コンクリート板

**************** 製品の特長・仕様 ****************

主に鉄道の軌道以外の既設側溝用の鉄筋コンクリート
板です。

 幅400×長900×厚60mm
 幅400×長900×厚40mm
カタログPDF
図面データ
図面データ2
[I-05-10] MT式施工基面(砂利止め付走行板)
ライン名/アイテム名画像説明ダウンロード
鉄道関連製品
走行路板・MT式走行基面・踏切ブロック
MT式施工基面(砂利止め付走行板)

**************** 製品の特長・仕様 ****************

鉄道のバラスト採石止めを兼用した管理用通路板です。

走行板の端部の縦孔に砂利止めブロックをセット
してバラスト砕石を止めることができる走行路板
で、走行板には滑り止めのために、10mm幅の溝を
設けています。
カタログPDF
図面データ
図面データ2
[I-05-20] 走行路板 1000×400×60
ライン名/アイテム名画像説明ダウンロード
鉄道関連製品
走行路板・MT式走行基面・踏切ブロック
走行路板 1000×400×60

**************** 製品の特長・仕様 ****************

鉄道の線路内管理用通路の歩道版です。表面にタイル
模様を施してありますので滑りにくく安全に歩行でき、
景観的にも良いです。
また、製品質量は55kgと軽量なため、人力での施工が
できます。
カタログPDF
図面データ
図面データ2
[I-05-30] 踏切ブロック
ライン名/アイテム名画像説明ダウンロード
鉄道関連製品
走行路板・MT式走行基面・踏切ブロック
踏切ブロック

**************** 製品の特長・仕様 ****************

鉄道の踏切軌道内に使用する踏切ブロックです。

160用(50N)  500×480×160(89.0kg)
180用(60キロ) 500×480×180(100.0kg)
カタログPDF
図面データ
図面データ2
[I-06-10] JR用地杭 120×120×1000
ライン名/アイテム名画像説明ダウンロード
鉄道関連製品
JR用地杭
JR用地杭 120×120×1000

**************** 製品の特長・仕様 ****************

JR鉄道敷地の境界杭です。
杭頭は境界ポイントを示す矢印(凹)があり、正面に
対して上下、左右、斜め四隅の計8種類の矢印を設け
ていますので、構築物を避けてそれぞれ使い分けがで
きます。

・120×120×1000(mm)
カタログPDF
図面データ
図面データ2
[I-07-10] ホーム用ブロック・笠石
ライン名/アイテム名画像説明ダウンロード
鉄道関連製品
ホーム用ブロック・笠石
ホーム用ブロック・笠石

**************** 製品の特長・仕様 ****************

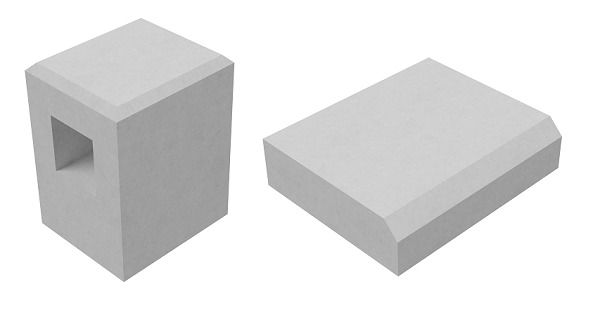

鉄道のプラットホームを構築するブロックと笠石です。
ホーム用ブロックは笠石の高さ調整用ブロックで、そ
れぞれ高さの異なるA、B、Cブロックを積み重ねて
高さを調整して開口部に生コンを打設して一体構造と
します。

・ホーム用ブロック
 A型(400×300×300)
 B型(350×300×450)
 C型(300×300×600)
・笠石
 500×610×150
 800×600×100
カタログPDF
図面データ
図面データ2
[I-08-10] 柵 垣 柱
ライン名/アイテム名画像説明ダウンロード
鉄道関連製品
柵垣柱・月形柵
柵 垣 柱

**************** 製品の特長・仕様 ****************

鉄道敷地(軌道)に設置する鉄筋コンクリート製の防護柵
の支柱です。
柱には横桁を設置する為のφ40mmの横穴が@300mmで3
箇所設けています。

・100×100×1800(mm)
カタログPDF
図面データ
図面データ2
[I-08-20] 月 形 柵
ライン名/アイテム名画像説明ダウンロード
鉄道関連製品
柵垣柱・月形柵
月 形 柵

**************** 製品の特長・仕様 ****************

鉄道の踏切や鉄道周辺の安全防災の為に設ける鉄筋コン
クリート製の防護柵です。
カタログPDF
図面データ
図面データ2
