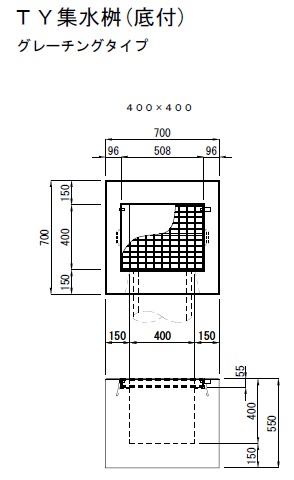

[F-01-10] TY集水桝 [底付・底無し] 壁厚150・200 |
ライン名/アイテム名 | 画像 | 説明 | ダウンロード |
集水桝・街渠桝 TY集水桝 | | | TY集水桝 [底付・底無し] 壁厚150・200
***** 製品の特長・仕様 *****
雨水及び側溝の排水を集水する為のT-25対応の集水桝
です。用途により底付と底無しタイプ及び壁厚150・
200mmがあります。
・グレーチングタイプは用途により[T-25・T-14・T-
2]があり、細目タイプも対応できます。
また、トライポットタイプ及び蓋無しタイプにも対
応できます。
・接続は、ヒューム管、塩ビ管、ボックスカルバー
ト、長尺U字溝、その他各種の接続ができます。
・参考質量はグレーチングの質量を含んでおりませ
ん。
・高さは10mmピッチでも製造可能です。
・高さ1200以上につきましては上下2分割で対応で
きます。
・施工現場に応じた開口(形状、寸法、位置)をオ
ーダーメイドで製造可能です。
・受注生産となりますので、あらかじめ担当営業に
お問い合わせください。
・サイズは400角~900角 深さはh=400~1200mm
です。
1)400角×h400~1100
(底付・底無し、壁厚150mm)
2)500角×h500~1100
(底付・底無し、壁厚150mm)
3)500角×h500~1000
(底付・底無し、壁厚200mm)
4)600角×h500~1100
(底付・底無し、壁厚150mm)
5)600角×h500~1200
(底付・底無し、壁厚200mm)
6)700角×h500~1100
(底付・底無し、壁厚150・200mm)
7)800角×h500~1200
(底付・底無し、壁厚200mm)
8)900角×h500~1200
(底無し、壁厚200mm) | カタログPDF 図面データ 図面データ2 |

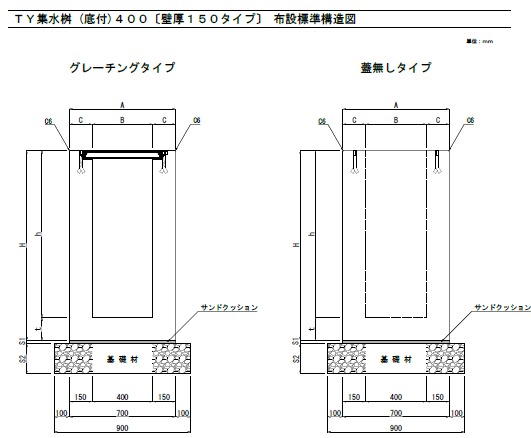

[F-01-15] TY集水桝 断面図(参考資料) |
ライン名/アイテム名 | 画像 | 説明 | ダウンロード |
集水桝・街渠桝 TY集水桝 | | | TY集水桝 断面図(参考資料)
グレーチングタイプ(底付)(底無し)
400×400~700×1100(壁厚150タイプ)
800×500~800×1200(壁厚200タイプ)
トライポットタイプ(底付)(底無し)
400×400~700×1100(壁厚150タイプ)
800×500~800×1200(壁厚200タイプ) | カタログPDF 図面データ 図面データ2 |

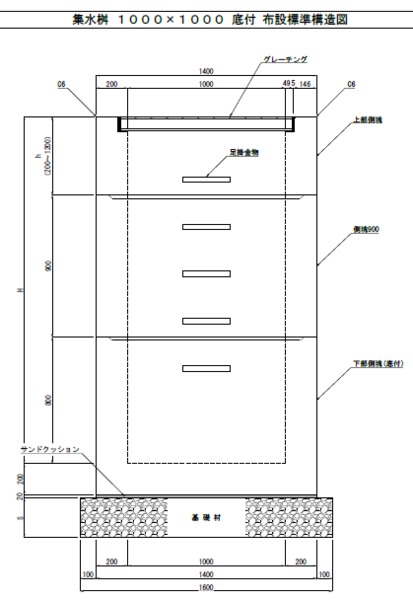

[F-01-20] 集水桝 1000×1000 |
ライン名/アイテム名 | 画像 | 説明 | ダウンロード |
集水桝・街渠桝 TY集水桝 | | | 集水桝 1000×1000
***** 製品の特長・仕様 *****
雨水及び側溝の排水を集水する為の集水桝です。
上部側塊・側塊900・下部側塊h=800 の組合せにより
深い集水桝を必要とする現場に対応できます。
足掛け金物が付いていますので桝内部の安全な点検作
業が行えます。
・グレーチングタイプは用途により[T-25・T-14・T-
2]があり、細目タイプも対応できます。
また、蓋無しタイプにも対応できます。
・グレーチングは落とし込み式またはボルト固定式と
なります。
・接続は、ヒューム管、塩ビ管、ボックスカルバー
ト、長尺U字溝、その他各種の接続ができます。
・底付タイプ・底無しタイプがあります。
・受注生産となりますので、あらかじめ担当営業にお
問い合わせください。
1) 上部側塊h=200~1200(重ね継手付)
2) 上部側塊h=200~1200(重ね継手無し)
3) 側塊h=900(重ね継手付)
4) 側塊h=200~1200(重ね継手無し)
5) 下部側塊 h=800(底付き)
(注)側塊 h=200~1200(重ね継手無し)はフラッ
トな高さ調整用の側塊です。 | カタログPDF 図面データ 図面データ2 |
[F-02-10] マルチフィット集水桝 |
ライン名/アイテム名 | 画像 | 説明 | ダウンロード |
集水桝・街渠桝 マルチフィット集水桝 | | | マルチフィット集水桝
***** 製品の特長・仕様 *****
雨水及び側溝の排水を集水する為の集水桝です。
・壁面の四方全てが50mmの薄壁となっておりますの
で、現場合わせによって容易に開口を自由に設ける
ことができます。
また、標準的な桝高であれば、在庫品によって対応
ができるため早期の納期と工期の短縮が図れます。
・耐荷重を担保しながら壁厚を薄くし製品の軽量化を
した事により、小型の重機での施工が可能です。
・透水・浸透用桝として多孔型(フィルター付)の桝の
製造も可能です。
・種 類
400×400(H=500~1200)
400×400(H=700~1000)
500×500(H=500~1200)
600×600(H=500~1200) | カタログPDF 図面データ 図面データ2 |

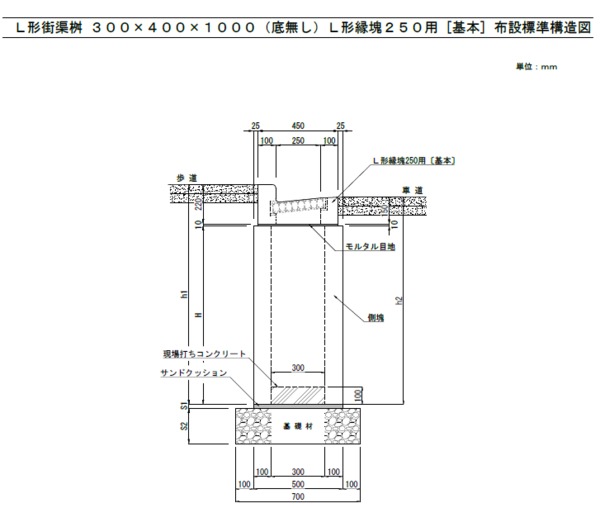

[F-03-10] L形街渠桝 300×400×1000(底無し)[L形側溝250B用・300用] |
ライン名/アイテム名 | 画像 | 説明 | ダウンロード |
集水桝・街渠桝 L形街渠桝・L形縁塊 | | | L形街渠桝 300×400×1000(底無し)
[L形側溝250B用・300用]
***** 製品の特長・仕様 *****
L形側溝250B及び300の専用街渠桝(底無し)です。
・側塊の高さは最大1000mmですが、@100mmで任
意の高さに対応可能です。
・側塊高さが1000mmを超える場合は2分割式で対応
可能です。
・グレーチングには盗難防止用の鎖がついています。
・開口寸法及び位置については任意に対応できます。
エプロン幅350・400mm(縁塊250用・300用)
側塊全幅=500mm
内径300×400mm
側塊高さ=400~1000mm
| カタログPDF 図面データ 図面データ2 |
[F-03-20] L形街渠桝 350×400 A型(L形エプロンブロックA用) |
ライン名/アイテム名 | 画像 | 説明 | ダウンロード |
集水桝・街渠桝 L形街渠桝・L形縁塊 | | | L形街渠桝 350×400 A型
(L形エプロンブロックA用)
***** 製品の特長・仕様 *****
L形エプロンブロックAの専用街渠集水桝です。
集水桝の歩道側天端の切り欠き部に歩車道境界ブロッ
クA(AD)を施工し、L形街渠を形成します。
開口寸法及び位置については変更可能です。
・エプロン幅485mm
・全幅=650mm
・内径350×400mm
・全高=800mm | カタログPDF 図面データ 図面データ2 |
[F-03-30] L形街渠桝 350×400 B型(L形エプロンブロックB用) |
ライン名/アイテム名 | 画像 | 説明 | ダウンロード |
集水桝・街渠桝 L形街渠桝・L形縁塊 | | | L形街渠桝 350×400 B型
(L形エプロンブロックB用)
***** 製品の特長・仕様 *****
L形エプロンブロックBの専用街渠集水桝です。
集水桝の歩道側天端の切り欠き部に歩車道境界ブロッ
クB(両面R)を施工し、L形街渠を形成します。
開口寸法及び位置については変更可能です。
また、グレーチングはピンヒンジ式が標準ですが、
ボルト固定式も対応できます。
・エプロン幅500mm
・全幅=700mm
・内径350×400mm
・全高=800mm | カタログPDF 図面データ 図面データ2 |
[F-03-40] L形街渠桝 350×400(分割式) |
ライン名/アイテム名 | 画像 | 説明 | ダウンロード |
集水桝・街渠桝 L形街渠桝・L形縁塊 | | | L形街渠桝 350×400(分割式)
***** 製品の特長・仕様 *****
この製品は主にL形街渠を現場打ちする場合に用いら
れる縁塊と底塊に2分割した街渠集水桝です。
集水桝の歩道側天端の切り欠き部に歩車道境界ブロッ
クA(AD)を施工し、L形街渠を形成します。
開口寸法及び位置については変更可能です。
・エプロン幅505mm
・全幅=620mm
・内径350×400mm
・全高=800mm
| カタログPDF 図面データ 図面データ2 |
[F-03-50] L形街渠桝 350×500 |
ライン名/アイテム名 | 画像 | 説明 | ダウンロード |
集水桝・街渠桝 L形街渠桝・L形縁塊 | | | L形街渠桝 350×500
***** 製品の特長・仕様 *****
L形街渠の集水桝です。
集水桝の歩道側天端の切り欠き部に歩車道境界ブロッ
ク(A、B、C)を施工し、L形街渠を形成します。
開口寸法及び位置については変更可能です。
グレーチングはピンヒンジ式が標準ですが、ボルト固
定式も対応できます。
・エプロン幅500mm
・全幅=710mm
・内径350×500mm
・全高=900mm | カタログPDF 図面データ 図面データ2 |

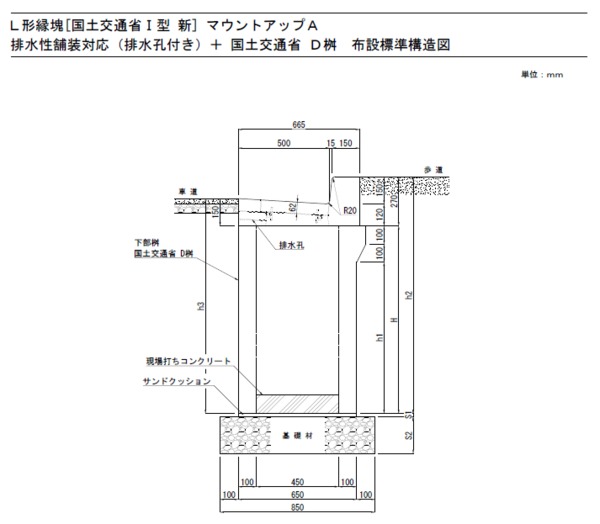

[F-03-60] L形縁塊[国土交通省Ⅰ・Ⅱ型](排水性舗装対応)・D桝300用 |
ライン名/アイテム名 | 画像 | 説明 | ダウンロード |
集水桝・街渠桝 L形街渠桝・L形縁塊 | | | L形縁塊[国土交通省Ⅰ・Ⅱ型](排水性舗装対応)・
D桝300用
***** 製品の特長・仕様 *****
国土交通省型の排水性舗装対応のL形縁塊と集水桝です。
L形縁塊のエプロン端面に排水孔を設けた排水性舗
装に対応したL形縁塊です。
エプロン端面に導水管を併用布設することで効率良
く路面排水を集水できます。
①L形縁塊[国交省Ⅰ型](マウントアップタイプA)
エプロン幅=500mm 全幅=665mm
全長=700mm
②L形縁塊[国交省Ⅰ型]
(セミフラットタイプA両面R)
エプロン幅=500mm 全幅=665mm
全長=700mm
③L形縁塊[国交省Ⅱ型]
(セミフラットタイプB両面R)
エプロン幅=500mm 全幅=700mm
全長=700mm
④L形縁塊[国交省Ⅱ型](街渠タイプ)
エプロン幅=500mm 全幅=700mm
全長=700mm
⑤D桝700×700×1030
内径450×460mm 外径700×700mm
全高1030mm・550mm
(注)L形縁塊の排水孔は無しとすることもできます。 | カタログPDF 図面データ 図面データ2 |
[F-04-10] ため桝・改良桝 |
ライン名/アイテム名 | 画像 | 説明 | ダウンロード |
集水桝・街渠桝 ため桝・改良桝 | | | ため桝・改良桝
***** 製品の特長・仕様 *****
民地等の雨水排水用の集水桝と高さ調整用の改良桝です。
車両等の輪荷重がかからない場所に使用してください
。
桝は蓋付きのため高さ調整は改良桝を使用して調整し
てください。
・ため桝
300---300×300×430(h)
360---360×360×495(h)
450---450×450×600(h)
600---600×600×770(h)
・改良桝
300用---300×300×300(h)
360用---360×360×300(h)
450用---450×450×300(h)
600用---600×600×300(h) | カタログPDF 図面データ 図面データ2 |
[F-05-10] NEXCO(公団)S桝 |
ライン名/アイテム名 | 画像 | 説明 | ダウンロード |
集水桝・街渠桝 オリジナル集水桝 | | | 高速道路等の切り土部肩用集水桝となります。
800×800×1200~1600
1700以上は2分割対応になります。
| カタログPDF 図面データ 図面データ2 |
