| [C-01-10] 箱型Ｕ字側溝(防音側溝)Ｔ25縦断・Ｔ25横断 |
| ライン名/アイテム名 | 画像 | 説明 | ダウンロード |
落蓋式側溝・蓋 箱型Ｕ字側溝(防音･可変･土留め) |  |  | 箱型Ｕ字側溝(防音側溝)T-25縦断
国土交通省NETIS登録 登録番号No.TH-080004A
***** 製 品 の 特 長 *****
・防音機能
車両の縦断・横断時の蓋のズレを極力発生させない
構造で摩耗、角欠けを防止し、蓋のガタツキを最小
減に抑えた防音機能を有します。
・道路幅員の有効利用
側溝幅をコンパクトに設計しているため、狭い道路
（狭隘道路）を有効に活用できる。
（一般的な側溝に対して90～165mm多く幅員を確
保することができる。）
・分散集水機能・排水性舗装対応
蓋側面に切り欠きを設け集水勾配をとり分散集水機
能を向上しました。
・コスト削減
集水能力をもった側溝でグレーチングが不要のた
め、トータルコストを削減できる。
・可変勾配対応
全面開口の深溝タイプを利用して、現場にて簡単に
調整コンクリートを打設できます。
・バリアフリー
蓋表面に滑り止め効果があるデザイン模様を施して
あるため、滑り難く歩行性が良い。
・横断タイプ（Ｔ-25）もございます。
300×300
300×400
300×500
300×600
300×700
300×800 | カタログPDF 図面データ 図面データ２ |
| [C-01-15] 箱型U字側溝 側溝蓋 街渠スリットタイプ |
| ライン名/アイテム名 | 画像 | 説明 | ダウンロード |
落蓋式側溝・蓋 箱型Ｕ字側溝(防音･可変･土留め) |  |  | 特 長
*路面排水用スリット孔
グレーチングによる雨水排水を行わなくても側溝で排水が可能
*道路幅員の有効利用
路面には10cm程度しかコンクリート面が露出しないので自転車の走行等の安全を確保することが可能
*可変勾配の施工
深溝タイプを利用することにより現場で簡単に勾配をつけることが可能（全面開口であるため施工性が良い）
*境界ブロックの基礎工が不要
歩車道境界ブロックが側溝上部に乗せることが出来るので基礎工が不要
*排水性舗装対応
1ｍ当り2カ所設けているので効率よく排水できる
サイズは、３００・４００・５００サイズの箱型U字側溝に対応
| カタログPDF 図面データ 図面データ２ |
| [C-01-20] 箱型Ｕ字側溝・集水桝 布設標準構造図（参考資料） |
| ライン名/アイテム名 | 画像 | 説明 | ダウンロード |
落蓋式側溝・蓋 箱型Ｕ字側溝(防音･可変･土留め) |  |  | 布設標準構造図（参考資料）
(1)箱型Ｕ字側溝 250型
(2)箱型Ｕ字側溝 300型
(3)箱型Ｕ字側溝 400型
(4)箱型Ｕ字側溝 500型
(5)箱型Ｕ字側溝 集水桝 250型
(6)箱型Ｕ字側溝 集水桝 300型
(7)箱型Ｕ字側溝 集水桝 400型
(8)箱型Ｕ字側溝 集水桝 500型 | カタログPDF 図面データ 図面データ２ |
| [C-01-25] 箱型U字側溝 側溝蓋 街渠スリットタイプ 布設標準構造図(参考資料) |
| ライン名/アイテム名 | 画像 | 説明 | ダウンロード |

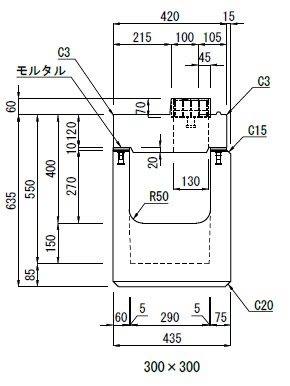

落蓋式側溝・蓋 箱型Ｕ字側溝(防音･可変･土留め) |  | ![]() | 布設標準構造図(参考資料)
箱型U字側溝＋側溝蓋 街渠スリットタイプ(防草)
＋歩車道境界ブロックセミフラットB(防草タイプ)
300・400・500サイズ | カタログPDF 図面データ 図面データ２ |
| [C-01-30] 箱型Ｕ字側溝・集水桝 断面図（参考資料） |
| ライン名/アイテム名 | 画像 | 説明 | ダウンロード |
落蓋式側溝・蓋 箱型Ｕ字側溝(防音･可変･土留め) |  |  | 断 面 図（参考資料）
1) 箱型Ｕ字側溝（各サイズ）
2) 箱型Ｕ字側溝 集水桝（各サイズ） | カタログPDF 図面データ 図面データ２ |
| [C-01-35] 箱型U字側溝 暗渠タイプ |
| ライン名/アイテム名 | 画像 | 説明 | ダウンロード |

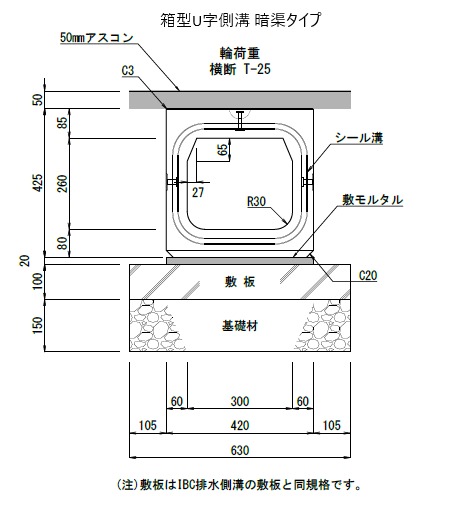

落蓋式側溝・蓋 箱型Ｕ字側溝(防音･可変･土留め) |  | ![]() | 箱型U字側溝 暗渠タイプ(T-25横断)
300×300×2000
側溝と暗渠に集水桝を設けず直接施工することができます。また、敷板を使用することで工期の短縮と早期の交通開放が可能です。
・製品図
・布設標準構造図 | カタログPDF 図面データ 図面データ２ |
| [C-01-40] 箱型Ｕ字側溝 土留め用底版 |
| ライン名/アイテム名 | 画像 | 説明 | ダウンロード |
落蓋式側溝・蓋 箱型Ｕ字側溝(防音･可変･土留め) |  |  | 箱型Ｕ字側溝の底部に土留め用の底版を施工して、側溝本体と底版をボルトで固定して土留め用側溝とする製品です。
側溝の民地側が田んぼ等で低い場合、従来の箱型Ｕ字側溝に土留め用底版を施工して土留め用側溝とすることができる製品で、経済的で工期短縮が図れます。
適用サイズは300×300～1200までとなっております。
| カタログPDF 図面データ 図面データ２ |
| [C-01-50] 箱型U字側溝 土留め用底版 布設標準構造図（参考資料） |
| ライン名/アイテム名 | 画像 | 説明 | ダウンロード |

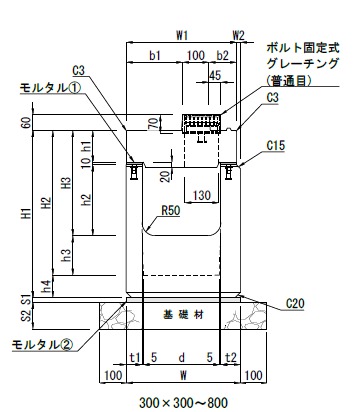

落蓋式側溝・蓋 箱型Ｕ字側溝(防音･可変･土留め) |  | ![]() | 布設標準構造図（参考資料）
箱型U字側溝 土留め用底版
1)300×300～500
2)300×600～800
3)300×900～1200 | カタログPDF 図面データ 図面データ２ |
| [C-02-10] 長尺Ｕ字溝 [KUS・KUR] （茨城県規格） |
| ライン名/アイテム名 | 画像 | 説明 | ダウンロード |
落蓋式側溝・蓋 長尺Ｕ字溝（KUS･KUR） |  |  | 長尺Ｕ字溝 [KUS･KUR] (茨城県規格)
***** 製品の特長・仕様 *****
この製品は、道路の歩道及び車道に平行して設置され
る落ちふた式Ｕ形側溝で茨城県規格製品です。
蓋は、側溝用蓋（茨城県規格）または、長尺Ｕ字溝用
グレーチングを使用してください。
・ＫＵＳ：歩道用（等分布荷重19.6kN/㎡）
・ＫＵＲ：車道用（T-25縦断） | カタログPDF 図面データ 図面データ２ |
| [C-02-20] 長尺Ｕ字溝[KUS･KUR] 製品断面図 |
| ライン名/アイテム名 | 画像 | 説明 | ダウンロード |
落蓋式側溝・蓋 長尺Ｕ字溝（KUS･KUR） |  |  | 長尺Ｕ字溝[KUS･KUR] 製品断面図を掲載しております。
KUS250×250～400×500
KUR250×250～400×500 | カタログPDF 図面データ 図面データ２ |
| [C-02-30] 長尺U字溝 流速・流量表（マニング公式） |
| ライン名/アイテム名 | 画像 | 説明 | ダウンロード |

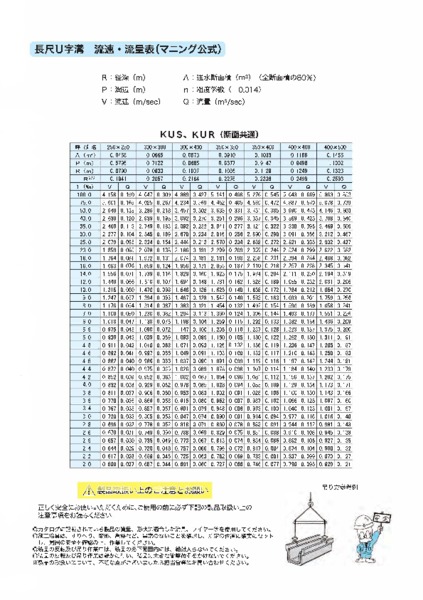

落蓋式側溝・蓋 長尺Ｕ字溝（KUS･KUR） |  | ![]() | 長尺Ｕ字溝[KUS､KUR]の流速･流量表(マニング公式) です。
KUS 250×250～400×500
KUR 250×250～400×500 | カタログPDF 図面データ 図面データ２ |
| [C-02-40] 長尺U字溝[KUS・KUR]布設標準構造図(参考資料) |
| ライン名/アイテム名 | 画像 | 説明 | ダウンロード |
落蓋式側溝・蓋 長尺Ｕ字溝（KUS･KUR） |  |  | 長尺U字溝[KUS・KUR]布設標準構造図(参考資料)を掲載しております。
KUS 250×250～400×500
KUR 250×250～400×500
| カタログPDF 図面データ 図面データ２ |
| [C-03-10] 深溝Ｕ字溝 [KDS・KDR]（茨城県規格） |
| ライン名/アイテム名 | 画像 | 説明 | ダウンロード |
落蓋式側溝・蓋 深溝Ｕ字溝（KDS･KDR） |  |  | 深溝Ｕ字溝[KDS・KDR]（茨城県規格）
***** 製品の特長・仕様 *****
道路の歩道及び車道に平行して設置される深型の落ち
ふた式Ｕ形側溝で茨城県規格製品です。
蓋は、側溝用蓋（茨城県規格）または、長尺Ｕ字溝用
グレーチングを使用して下さい。
・ＫＤＳ：歩道用（等分布荷重19.6kN/㎡）
・ＫＤＲ：車道用（T-25縦断）

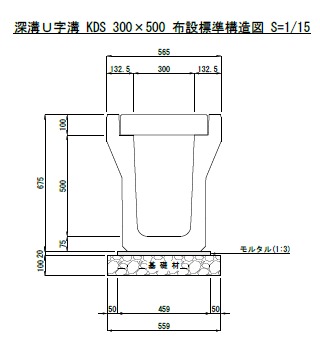

| カタログPDF 図面データ 図面データ２ |
| [C-03-15] 深溝U字溝[KDS･KDR]製品断面図 |
| ライン名/アイテム名 | 画像 | 説明 | ダウンロード |
落蓋式側溝・蓋 深溝Ｕ字溝（KDS･KDR） |  |  | 深溝U字溝[KDS･KDR]製品断面図を掲載しております。
KDS 300×500～400×1000
KDR 300×500～400×1000 | カタログPDF 図面データ 図面データ２ |
| [C-03-20] 深溝Ｕ字溝 [KDS・KDR] (茨城県規格) 流速・流量表・施工歩掛表（参考資料） |
| ライン名/アイテム名 | 画像 | 説明 | ダウンロード |
落蓋式側溝・蓋 深溝Ｕ字溝（KDS･KDR） |  | ![]() | 深溝Ｕ字溝の流速・流量表及び施工歩掛表（参考資料）

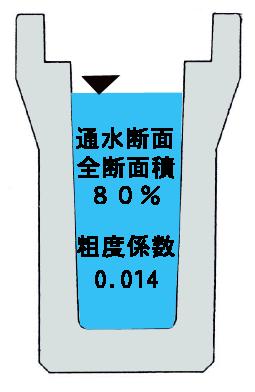

流量計算はマニング公式により行っています。
計算条件は下記のとおりです。
粗 度 係 数 n：0.014
通水断面積 A：全断面積の80％
動 水 勾 配 I：2.0 ‰ ～ 100 ‰
| カタログPDF 図面データ 図面データ２ |
| [C-04-10] 側溝蓋[IS・IR・ISL・IRL]（茨城県規格） |
| ライン名/アイテム名 | 画像 | 説明 | ダウンロード |
落蓋式側溝・蓋 側溝用蓋（IS･IR･ISL･IRL） |  |  | 側溝蓋[IS・IR・ISL・IRL]（茨城県規格）
***** 製品の特長・仕様 *****
この製品は、道路の歩道及び車道に平行して設置され
る落ちふた式Ｕ形側溝[長尺Ｕ字溝・深溝Ｕ字溝]用の
蓋で茨城県規格製品です。
側溝本体は、長尺Ｕ字溝、深溝Ｕ字溝を使用してくだ
さい。
I S：歩道用(L=500mm) [荷重区分：19.6kN/㎡]
I R：車道用(L=500mm) [荷重区分：T-25縦断]
ISL：歩道用(L=1000mm) [荷重区分：19.6kN/㎡]
IRL：車道用(L=1000mm) [荷重区分：T-25縦断]
| カタログPDF 図面データ 図面データ２ |
| [C-04-20] 長尺Ｕ字溝用グレーチング（茨城県型）・長尺Ｕ字溝グレーチング用盗難防止金具 |
| ライン名/アイテム名 | 画像 | 説明 | ダウンロード |
落蓋式側溝・蓋 側溝用蓋（IS･IR･ISL･IRL） |  |  | 長尺Ｕ字溝用グレーチング（茨城県型）
長尺Ｕ字溝グレーチング用盗難防止金具
***** 製品の特長・仕様 *****
盗難防止金具はグレーチングの両端のベアリングバー
(横方向主部材)に金具のフック部をセットして金具の
Ｌ形部にコンクリート蓋をセットすることによりコン
クリート蓋の自重によりグレーチングを固定する仕組
みです。
セットした後は、コンクリートの蓋を外さない限りグ
レーチングを外す事が困難なため、グレーチングの盗
難防止になります。
盗難防止金具の種類は一体型とコンクリート蓋とグレ
ーチングが既に施工されている場合に金具のみセット
できる分割型があります。
（適用側溝蓋）
H100用 IS300･350･400･ISL300･350･400
H120用 IS450･500･600･ISL450･500･600
H130用 IR300･350･400･IRL300･350･400
H150用 IR450･500･IRL450･500 | カタログPDF 図面データ 図面データ２ |
| [C-05-10] 長尺Ｕ横断溝[グレーチング式ボルト固定型]･[トライポット式] （T-25横断） |
| ライン名/アイテム名 | 画像 | 説明 | ダウンロード |
落蓋式側溝・蓋 長尺Ｕ横断溝 |  |  | 長尺Ｕ横断溝（T-25横断）
[グレーチング式ボルト固定型]･[トライポット式]
***** 製品の特長・仕様 *****
長尺Ｕ字溝[KUR]の車両横断部（乗り入れ部）に使用
するT-25横断専用の横断溝です。
横断溝天端部においては滑り止めを施した専用Ｚアン
グル受け枠で天端全周を補強し、重車両の安全走行と
すり減り抵抗性及び強度、耐久性の向上を十分に配慮
して設計された製品です。
また、長尺Ｕ字溝と接続する場合、集水桝を介せず直
接施工が可能です。
・グレーチングボルト固定型（T-25横断）
250×250～400×500
グレーチングは専用の緩衝ゴム板を使用して受け枠
に直接ボルト固定しますので車両横断走行による振
動でボルトがゆるんだり切れたりする不具合が非常
に少ないです。
・トライポット式横断溝（T-25横断）
KUR300×300
グレーチング三点支持で蓋同士が互いにかみ合う構
造のためのため、車両走行時の騒音が発生せず、浮
き上がり、跳ね上がりが起こらず、中間の一枚を持
ち上げても外せませんので、盗難防止になります。 | カタログPDF 図面データ 図面データ２ |
| [C-05-20] 長尺Ｕ横断溝 天端勾配型（５％・９％） [グレーチング式ボルト固定型]（T-25横断） |
| ライン名/アイテム名 | 画像 | 説明 | ダウンロード |
落蓋式側溝・蓋 長尺Ｕ横断溝 |  |  | 長尺Ｕ横断溝 天端勾配型（５％・９％）
[グレーチング式ボルト固定型]（T-25横断）
***** 製品の特長・仕様 *****
長尺Ｕ横断溝天端勾配型は道路縦断勾配の傾斜が大き
い場所に使用するT-25横断専用のグレーチング付きボ
ルト固定型横断溝です。
特に横断溝天端部においては滑り止めを施した専用Ｚ
アングル受け枠で天端全周を補強し、重車両の安全走
行とすり減り抵抗性及び強度 、耐久性の向上を十分
に配慮して設計された製品です。
通常の横断溝を使用すると側溝部分だけ縦断勾配が水
平になるため、車両が横断走行する際の衝撃や騒音の
問題がありましたが、この天端勾配型横断溝を使用す
ると道路の縦断勾配にあった横断溝のためスムーズな
走行が可能です。
種類：天端勾配は５％及び９％勾配の２種類がありま
す。
300×300（5%・9%）
300×400（5%・9%）
400×400（5%・9%）
400×500（5%・9%）
| カタログPDF 図面データ 図面データ２ |
| [C-06-10] アイドレーン側溝 |
| ライン名/アイテム名 | 画像 | 説明 | ダウンロード |
落蓋式側溝・蓋 オリジナル側溝（落蓋式） |  |  | アイドレーン側溝は現場にて据付後に底版にインバートコンクリートを打設することにより、排水勾配を自由に設定できる自由勾配側溝です。
また、箱型Ｕ字側溝とも組み合わせて使用することができるマルチ性をもった側溝です。
基本・端部(カット用)
500×500～1400
600×600～1500
敷板(標準タイプ)、(底穴開きタイプ）
500サイズ
600サイズ
| カタログPDF 図面データ 図面データ２ |
| [C-06-20] アイドレーン側溝 布設標準構造図(参考資料) |
| ライン名/アイテム名 | 画像 | 説明 | ダウンロード |
落蓋式側溝・蓋 オリジナル側溝（落蓋式） |  |  | アイドレン布設標準構造図(参考資料)を掲載しております。
500型＋敷板
500型
600型＋敷板
600型 | カタログPDF 図面データ 図面データ２ |
| [C-06-30] アイドレーン側溝 製品断面図 |
| ライン名/アイテム名 | 画像 | 説明 | ダウンロード |
落蓋式側溝・蓋 オリジナル側溝（落蓋式） |  |  | アイドレーン側溝 製品断面図を掲載しております。
500×500～1400
600×600～1500 | カタログPDF 図面データ 図面データ２ |
